Каркасные профили системы

К свободным концам кронштейнов, в соответствии с проектной документацией, при помощи самонарезающих (самосверлящих) шурупов крепят прогонные профили (горизонтальные или вертикальные). Конструкция кронштейнов позволяет выставить профили в единую плоскость независимо от неровностей ограждающей конструкции здания образуя тем самым каркасную подсистему. К прогонным профилям, крепятся способами, в зависимости от вида облицовочного материала, облицовки, откосы, отливы и т.д.

Фирма "Стилкон" производит все необходимые профили для каркасной подсистемы.

Прогонный профиль ШП-А-1 (Шляпный)

Прогонный профиль ШП-А-t применяется для монтажа всех типов облицовок. Крепление к прогонным элементам каркаса производится при помощи болтов, самосверлящих шурупов, комбинированных заклёпок.

Прогонный профиль У-50-t (уголок)

Прогонный профиль У-50-1 применяется в каркасах для монтажа облицовок типа «Сайдинг» и профиля стального листового гнутого гофрированного (профнастил). Крепление к прогонным элементам каркаса производится при помощи самосверлящих шурупов, комбинированных заклёпок.

Кронштейн Кр1-L-t

Кронштейны типа Кр1 используются в качестве промежуточных элементов крепления прогонных профилей к ограждающим конструкциям здания. Крепление к ограждающим конструкциям осуществляется при помощи болтов и дюбелей.

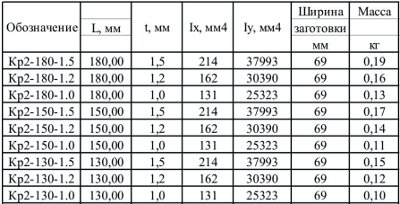

Кронштейн Кр2-L-t

Кронштейны типа Кр2 используются в качестве стыковых элементов крепления прогонных профилей к ограждающим конструкциям здания для компенсации(1) линейных расширений металла от разности температур. Крепление к ограждающим конструкциям осуществляется при помощи болтов и дюбелей.

Прогонный профиль ПП-80-t

Прогонный профиль ПП-80-t применяется в каркасах для монтажа всех типов облицовок. Крепление к кронштейнам производится при помощи болтов, самосверлящих шурупов, комбинированных заклёпок.

Прогонный профиль Z-А-Б-t

Прогонный профиль Z-А-Б-t применяется совместно или вместо профиля ШП-А-t в каркасах для монтажа всех типов облицовок кроме фасадных кассет и ретифицированной плитки. Крепление к прогонным элементам каркаса производится при помощи болтов, самосверлящих шурупов, комбинированных заклёпок.

Исходные данные для проектирования системы

Проектно-сметная документация на систему для конкретного объекта разрабатывается на основе задания на проектирование, подготовленного в соответствии с действующими нормами и правилами и утверждённого заказчиком.

Задание на проектирование должно включать следующие исходные данные:

• архитектурные чертежи фасадов здания, включающие данные о фактуре и цвете облицовочных материалов, чертежи

архитектурных деталей (карнизов, обрамления проёмов и т.п.);

• строителыные чертежи наружных стен с пояснениями по решениям и размерами всех конструкций;
• данные от разработчиков фундамента здания или заключение компетентной организации о величине допустимой

дополнительной нагрузки;

• план участка, на котором расположено здание.

В случае реконструкции здания задание на проектирование должно так же содержать акт обследования наружных стен, где указывается состояние поверхности фасадов, результаты испытаний на предмет вырыва дюбелей из стены и результаты геодезической съёмки поверхностей фасадов с данными о величине отклонений их отдельных участков от вертикальной плоскости.

Марку крепёжных элементов для крепления системы выбирают с учётом результатов прочностных расчётов, гальванической совместимости, материала основания ограждающих конструкций здания, паспортных данных и результатов испытаний.

Крепление прогонного профиля к кронштейнам

Крепление прогонного профиля (любого типа) к кронштейнам производится при помощи самосверлящих винтов, заклёпок, болтов. Крепление к кронштейнам типа Кр2 производится точно в центр овальных отверстий (для компенсации температурных расширений). Выступающие за образованную прогонными профилями плоскость кронштейны срезаются или загибаются.
